Спиральные антенны для телеметрии и управления (2.4 ГГц)

Короткий ответ
Спиральные антенны на частоте 2.4 ГГц используются для передачи телеметрии, управляющих сигналов (протоколы ExpressLRS и Crossfire) и Wi-Fi. Круговая поляризация спиральных антенн (RHCP или LHCP) обеспечивает надежную связь даже при сильных помехах, а усиление от 8 до 12 dBi позволяет увеличить дальность управления дроном на равнинной местности до 20–30 км.
FAQ

Вопросы: Антенны для телеметрии

Подойдут ли эти антенны для ExpressLRS (ELRS)?
Да. Антенны рассчитаны на диапазон 2.4 ГГц, который используется в протоколе ExpressLRS. Главное правило — поляризация антенны на передатчике (модуле ELRS) должна совпадать с поляризацией на приемнике (дроне). На дроне допускается использование обычного диполя (потери до 3дВ)
Можно ли использовать антенну 2.4 ГГц для Wi-Fi?
Да, антенны совместимы с Wi-Fi оборудованием, работающим в диапазоне 2.4 ГГц (802.11 b/g/n). Спиральная конструкция обеспечивает широкий охват и стабильный сигнал, что полезно для наземных станций или FPV-шлемов с Wi-Fi модулями.
В чем разница между антенной для телеметрии и для видео?
Разница в рабочей частоте и требуемой полосе пропускания. Видео требует высокой пропускной способности (широкий канал), поэтому используются частоты 5.8 ГГц. Телеметрия и управление передают короткие пакеты данных, поэтому для них оптимальна частота 2.4 ГГц, которая лучше огибает препятствия и имеет большую дальность на открытой местности.

Каталог товаров

Найдено товаров: 2

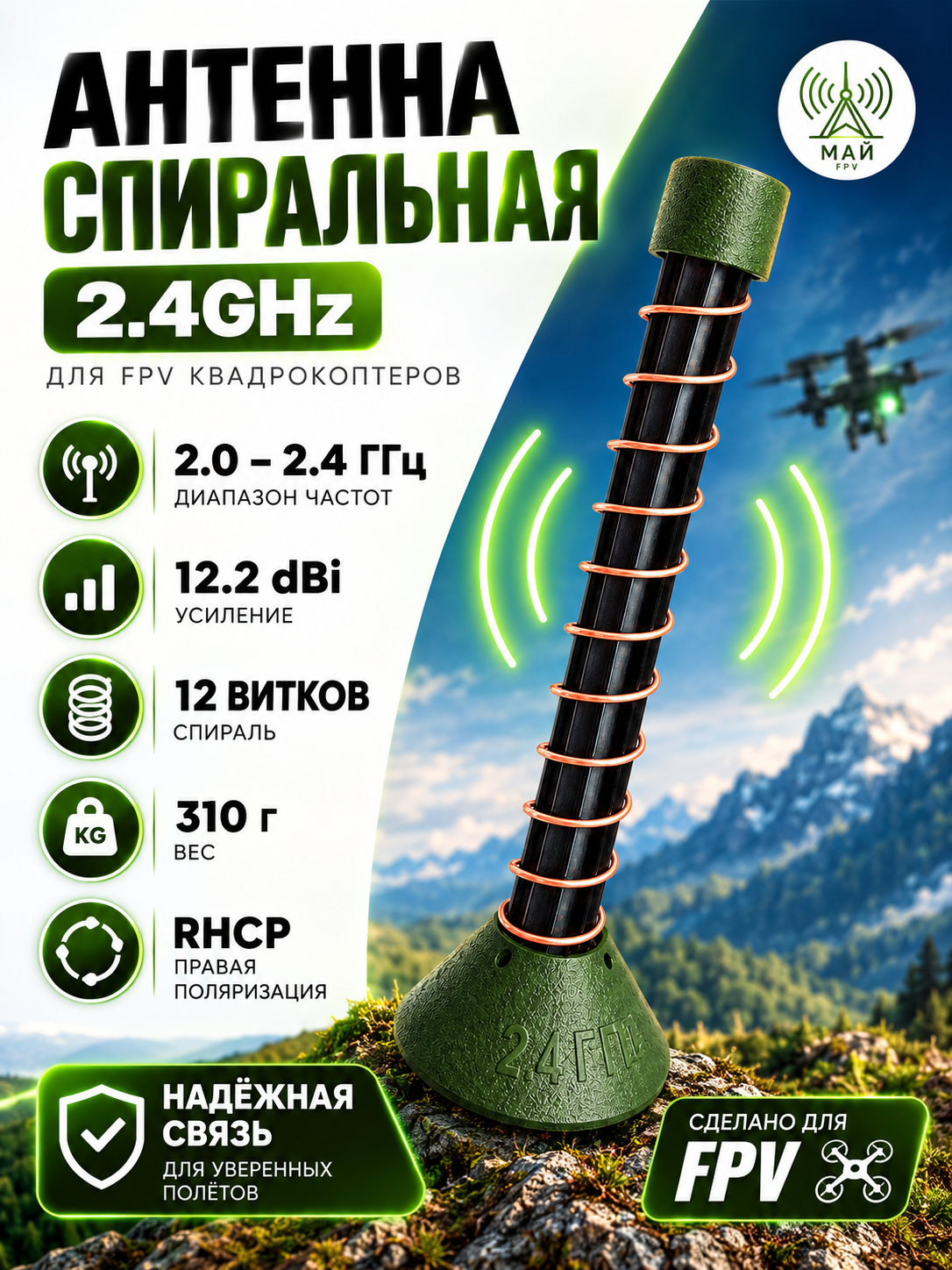

Спиральная нтенна 2.4 GHz (Long)

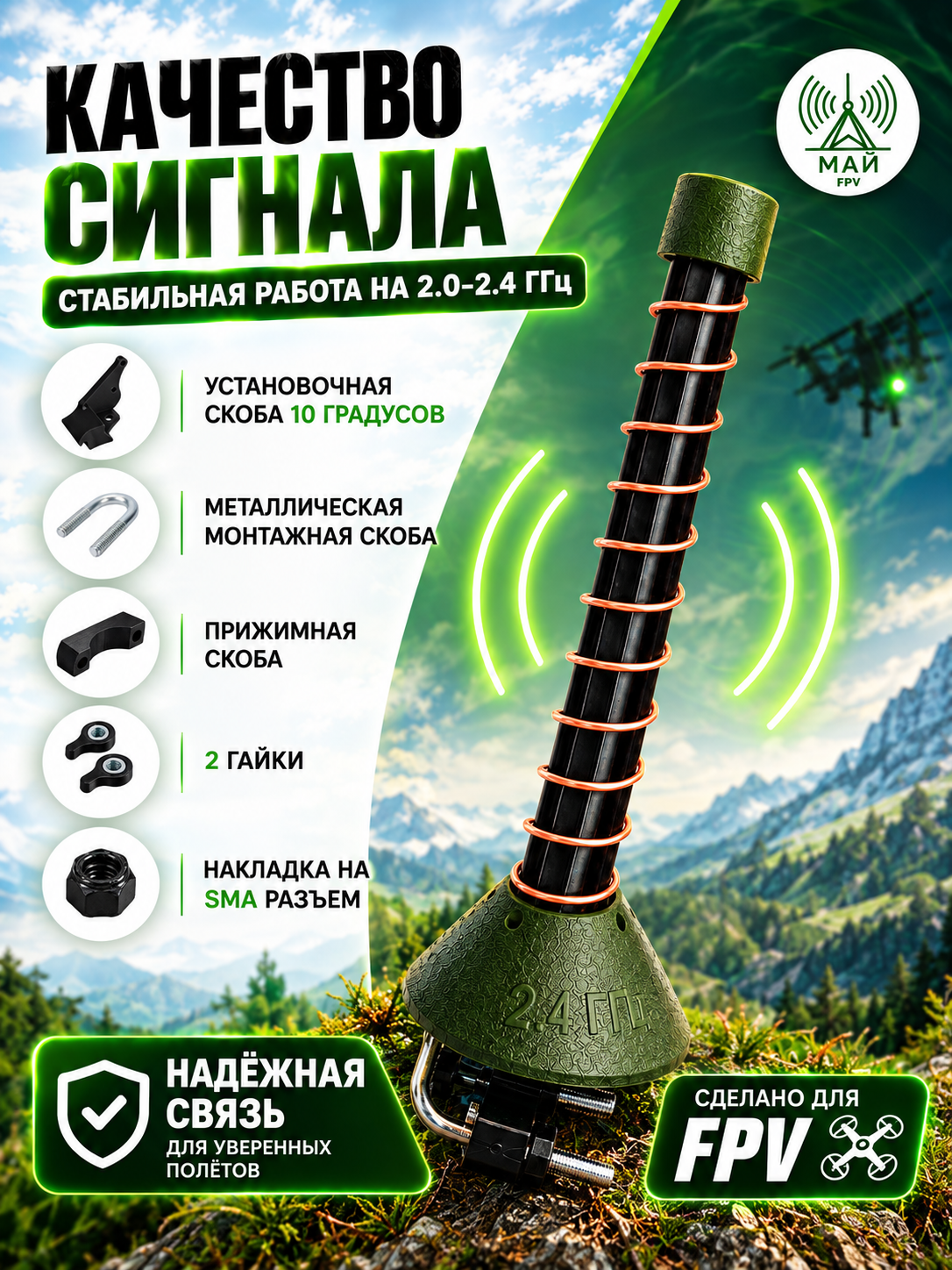

Спиральная нтенна 2.4 GHz (Long)

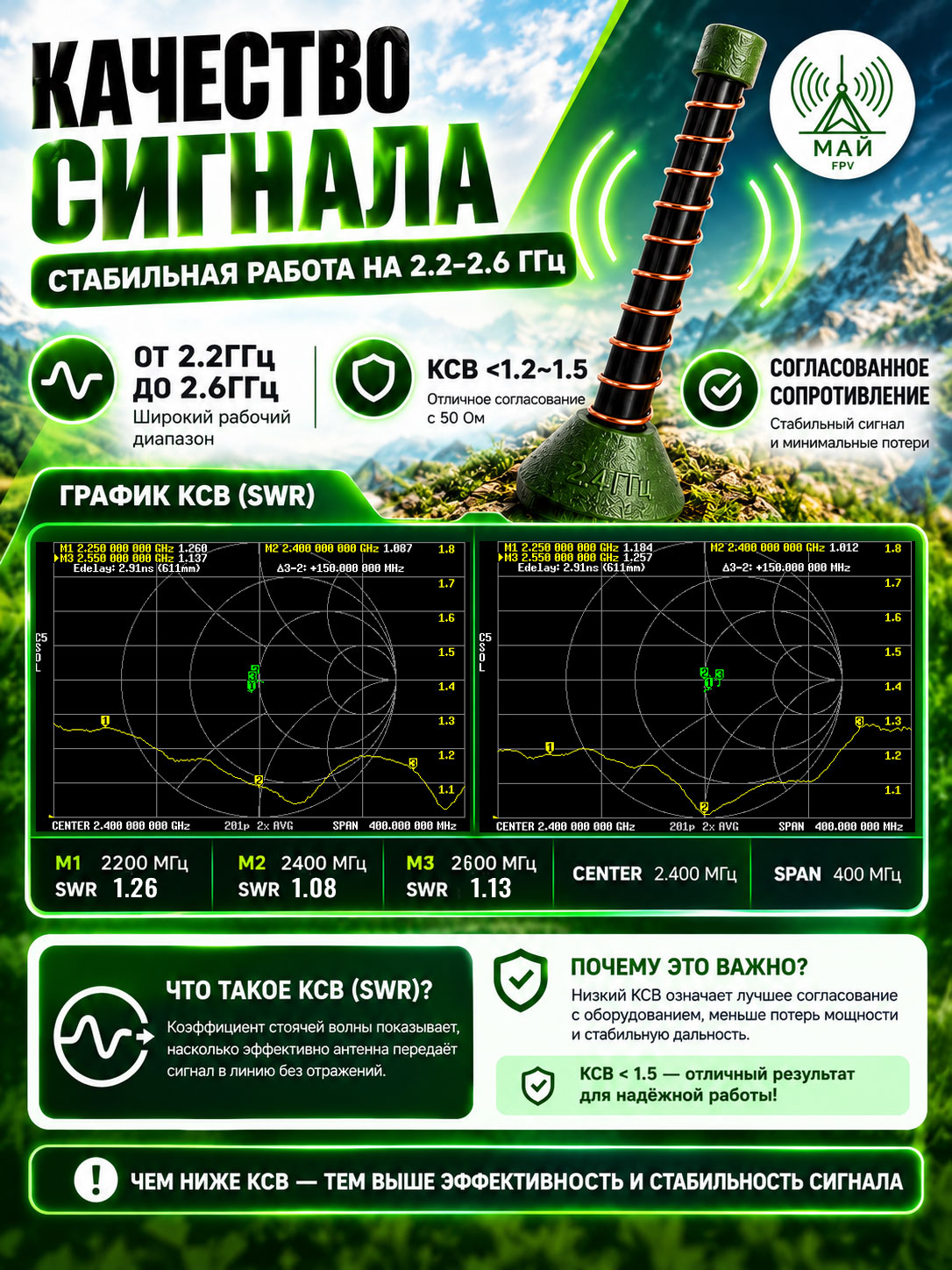

Спиральная нтенна 2.4 GHz (Long)

Спиральная нтенна 2.4 GHz (Long)

2.4 GHz 12.2 dBi направленная SMA Female
9 500 ₽
Уточнить наличие

Спиральная нтенна 2.4 GHz (Short)

2.4 GHz 8.5 dBi направленная SMA Female
7 000 ₽
Уточнить наличие

Как выбрать Антенны для телеметрии

Зачем нужна спиральная антенна на 2.4 ГГц?

Диапазон 2.4 ГГц — это мировой стандарт для систем радиоуправления (RC) и телеметрии. В отличие от видеосвязи (5.8 ГГц), сигнал управления требует максимальной надежности, так как при его потере дрон может перейти в failsafe. Спиральные антенны с круговой поляризацией решают проблему замирания сигнала (fading), вызванного отражениями от земли, деревьев или зданий.

Совместимость и применение:

  • ExpressLRS (ELRS) и TBS Crossfire: Спиральные антенны обеспечивают стабильный линк на больших дистанциях. Важно: для ELRS частота должна строго соответствовать диапазону приемника (2.4 ГГц). Поляризация антенны на передатчике (пульте) и приемнике (дроне) должна совпадать.

  • Wi-Fi (2.4 ГГц): Антенны подходят для усиления сигнала Wi-Fi на наземных станциях (НСУ) при использовании модулей типа Wi-Fi Broadcast, а также для настройки дронов на базе Raspberry Pi.

Технические особенности:

  • Поляризация: Используйте RHCP или LHCP. Для максимальной дальности рекомендуется устанавливать антенны с одинаковой поляризацией на пульте и на дроне.

  • Усиление: Для наземных станций (на пульте) лучше выбирать направленные спиральные антенны с усилением 10–12 dBi. На дроне можно использовать компактные антенны с меньшим усилением (около 5 dBi), чтобы не утяжелять модель.

  • Разъемы: Стандартные разъемы SMA и RP-SMA. Убедитесь, что разъем антенны совпадает с разъемом вашего модуля передачи (TX) или приемника (RX).

Если вам нужна специфическая частота (например, 2.4 ГГц с узкой диаграммой направленности) или нестандартный разъем, воспользуйтесь разделом кастомных заказов.
