Спиральные FPV антенны для аналогового видео (3.3 – 6.9 ГГц)

Короткий ответ
Для аналоговых FPV систем используются спиральные антенны с круговой поляризацией (RHCP или LHCP). Наши антенны работают на частотах 3.3, 4.9, 5.8 и 6.9 ГГц, обеспечивая усиление от 10 до 14.5 dBi. Выбор правильной частоты и совпадение поляризации на очках и дроне критически важны для стабильного видеосигнала без помех на больших дистанциях.
FAQ

Вопросы: Антенны для телеметрии

Какая поляризация антенн лучше для аналогового FPV — RHCP или LHCP?
Лучше та, которая совпадает с поляризацией вашего видеопередатчика (VTX). Если на дроне стоит антенна с правой круговой поляризацией (RHCP), то и на очках (или наземной станции) должна быть RHCP. Смешивать RHCP и LHCP нельзя — это приводит к потере сигнала до 20 дБ и появлению сильных помех («снега») на экране.
Какую частоту выбрать: 3.3, 4.9, 5.8 или 6.9 ГГц?
  • 5.8 ГГц — самый популярный стандарт для FPV, обеспечивает хороший баланс между дальностью и компактностью антенн.
  • 3.3 и 4.9 ГГц — используются для специфических задач или в регионах, где 5.8 ГГц сильно зашумлен.
  • 6.9 ГГц — экспериментальный диапазон, часто применяется разработчиками и для обхода помех. Установка антенны на неподходящую частоту приведет к резкому падению эффективности (высокий КСВ) и может повредить передатчик.
Чем спиральная антенна отличается от обычной штыревой?
Спиральная (helical) антенна имеет круговую поляризацию и направленное действие. Она обеспечивает значительно более высокое усиление (от 10 до 18.5 dBi) и лучше справляется с многолучевым затуханием (когда сигнал отражается от зданий и приходит с задержкой). Штыревые антенны всенаправленные, но имеют низкое усиление. Для дальних полетов спиральная антенна на наземной станции — оптимальный выбор.
Что значит усиление 10 dBi или 14.5 dBi?
Это коэффициент усиления антенны. Чем выше число, тем уже диаграмма направленности и больше дальность связи в прямой видимости. Антенны на 10–12 dBi имеют широкий луч. Антенны на 14.5+ dBi требуют точного наведения на дрон, но обеспечивают максимальную дальность полета.
Подойдут ли ваши антенны для наземной станции (НСУ)?
Да. Спиральные антенны идеально подходят для установки на наземные станции, очки и пульты управления. Важно лишь подобрать правильный разъем (SMA или RP-SMA) под ваше оборудование. Если нужного разъема нет в наличии, мы можем изготовить кастомную антенну под заказ.

Каталог товаров

Найдено товаров: 4

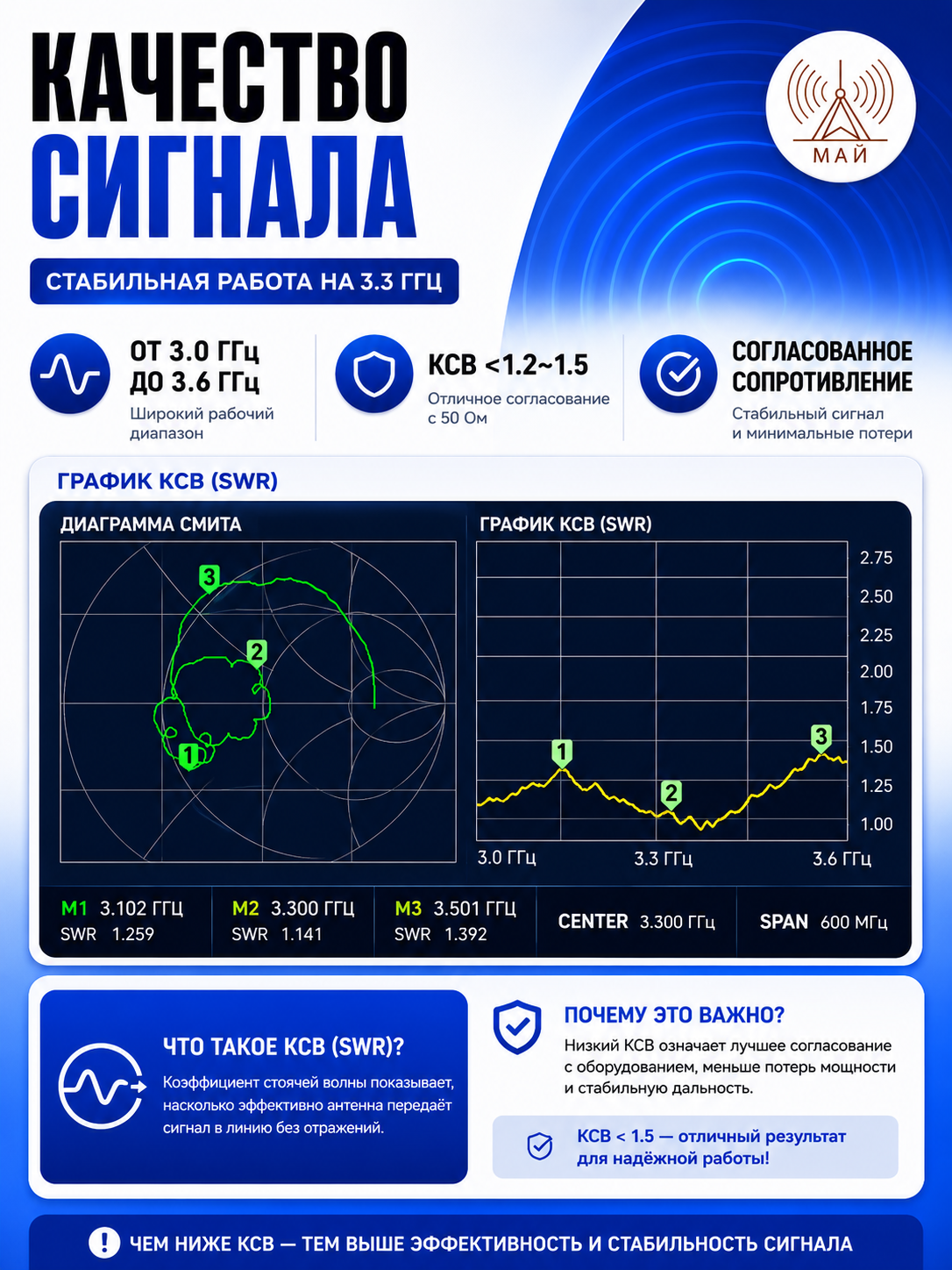

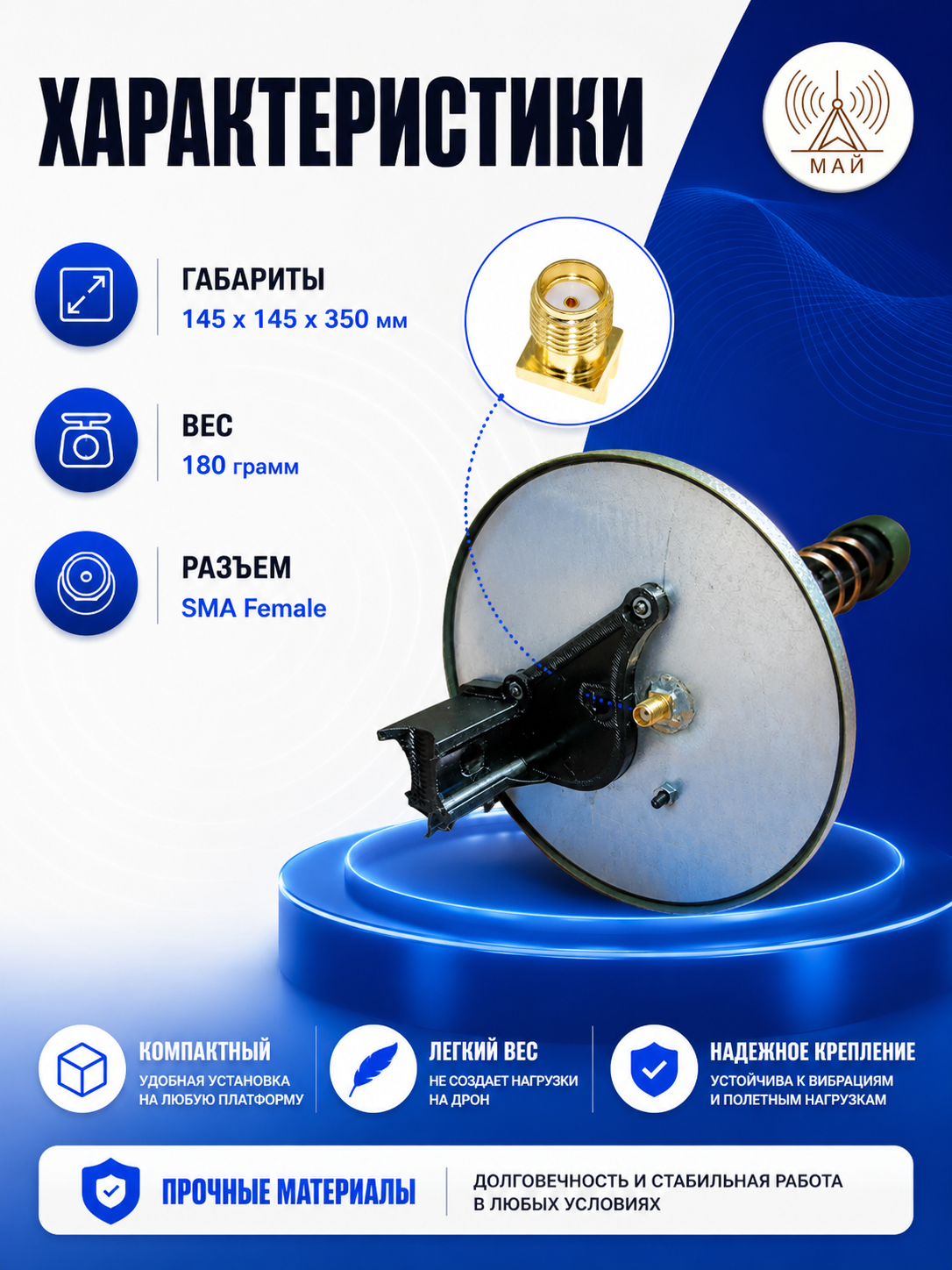

FPV Спиральная 3.3 GHz RHCP 12.2 dBi
FPV Спиральная 3.3 GHz RHCP 12.2 dBi
FPV Спиральная 3.3 GHz RHCP 12.2 dBi
FPV Спиральная 3.3 GHz RHCP 12.2 dBi
FPV Спиральная 3.3 GHz RHCP 12.2 dBi

FPV Спиральная 3.3 GHz RHCP 12.2 dBi

3.3 GHz 12.2 dBi RHCP SMA 180 гр
7 500 ₽
Уточнить наличие

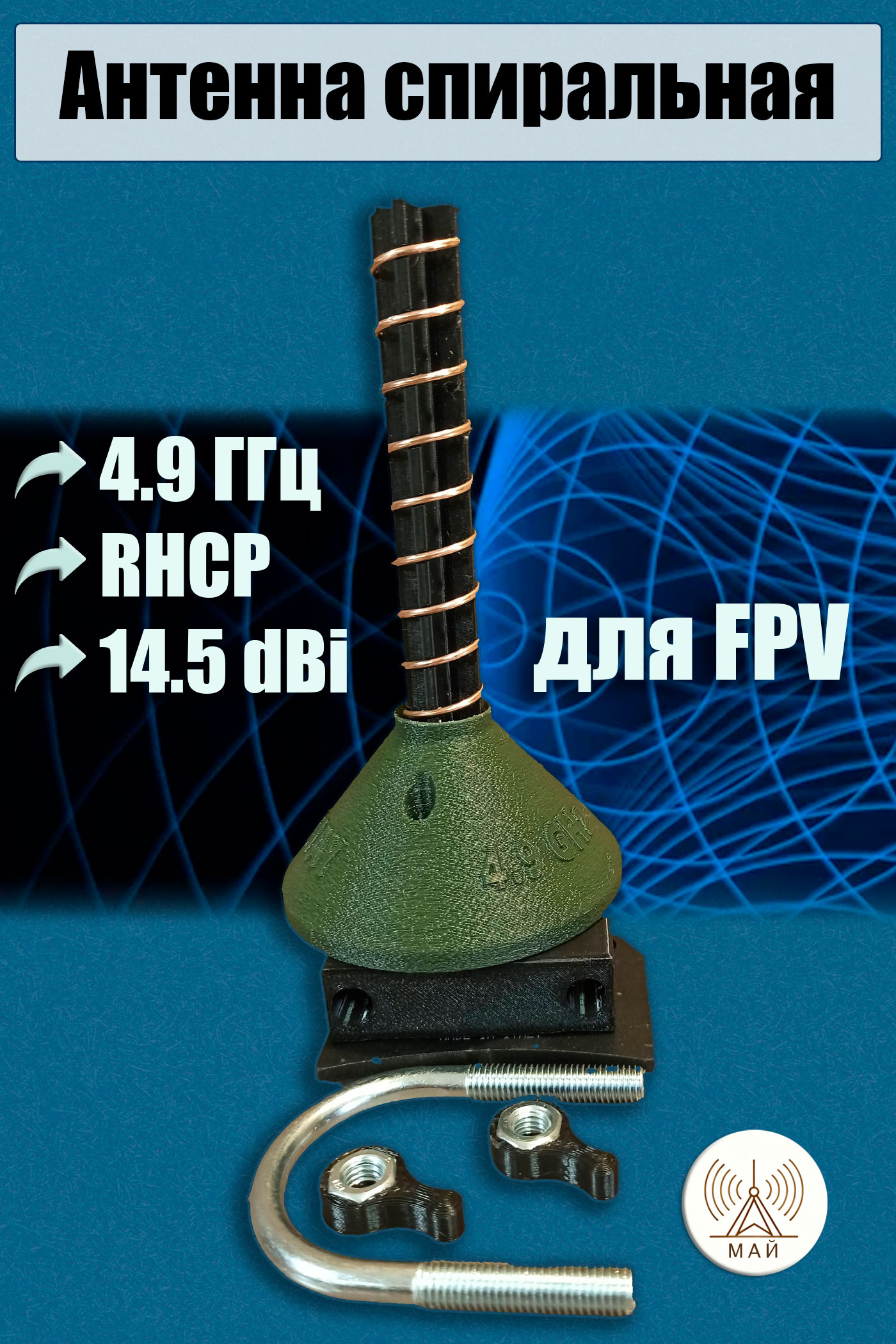

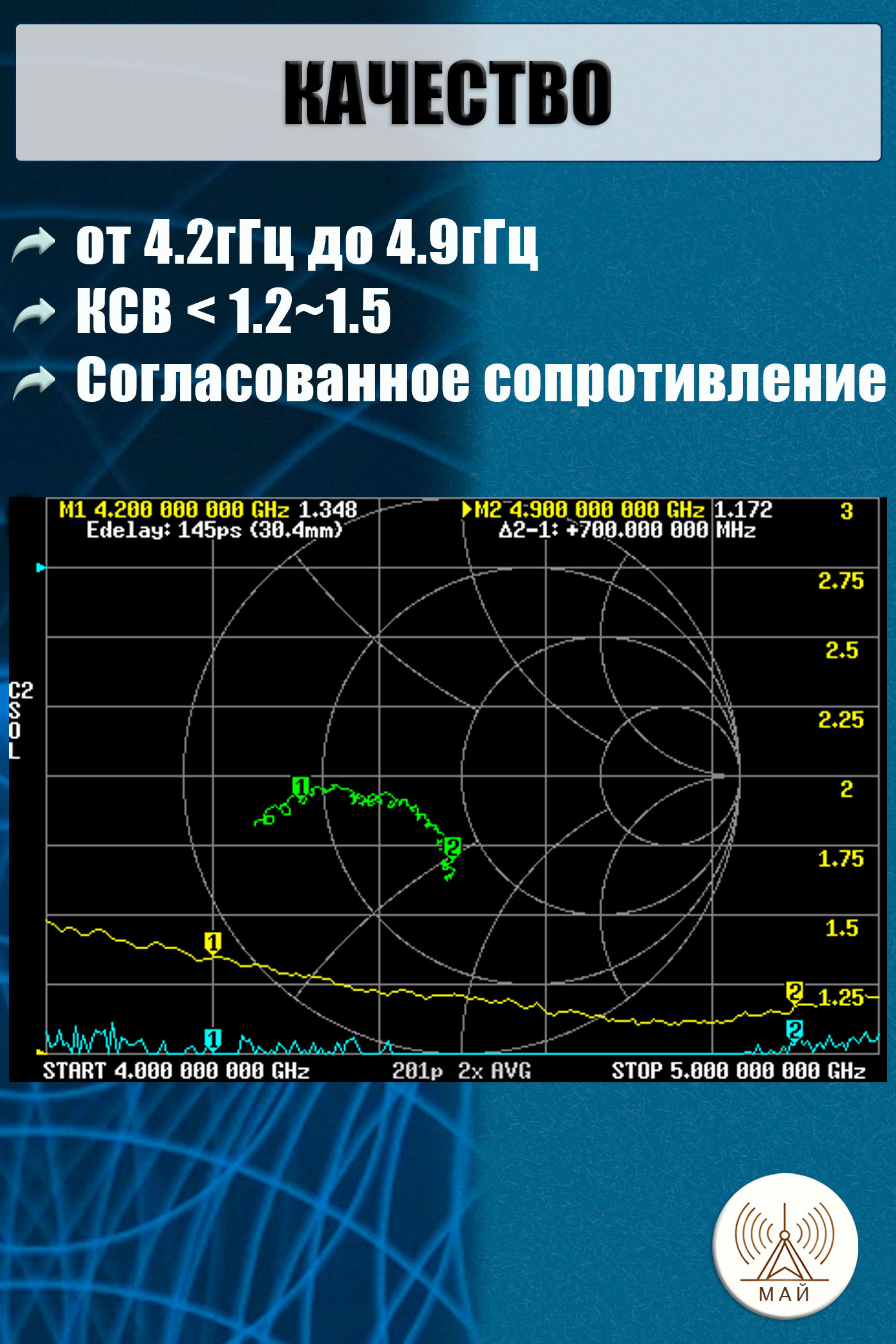

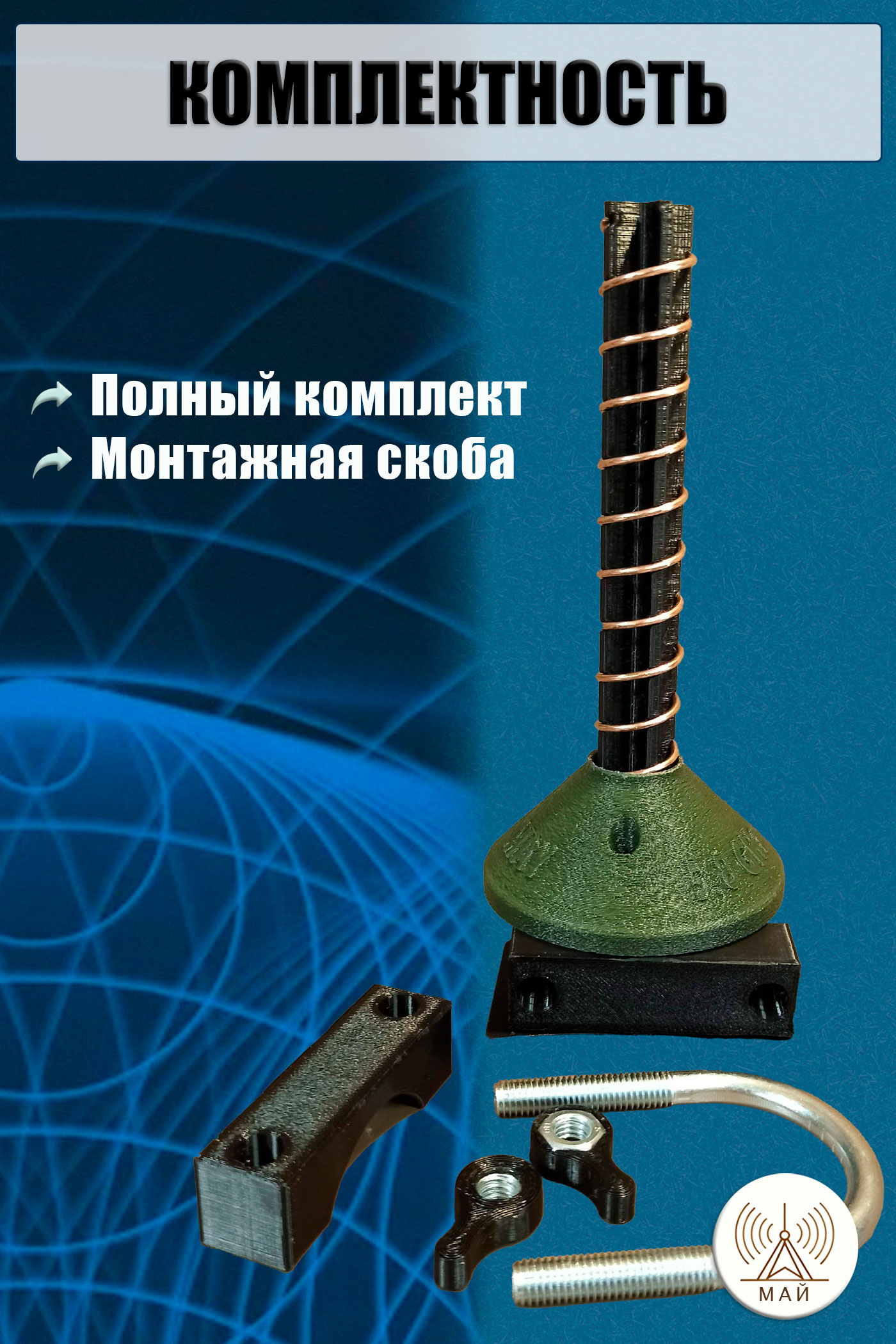

FPV Спиральная 4.9 GHz RHCP 14.5 dBi
FPV Спиральная 4.9 GHz RHCP 14.5 dBi
FPV Спиральная 4.9 GHz RHCP 14.5 dBi
FPV Спиральная 4.9 GHz RHCP 14.5 dBi
FPV Спиральная 4.9 GHz RHCP 14.5 dBi

FPV Спиральная 4.9 GHz RHCP 14.5 dBi

4.8 GHz 14.5 dBi RHCP SMA Female 95гр
4 950 ₽
Уточнить наличие

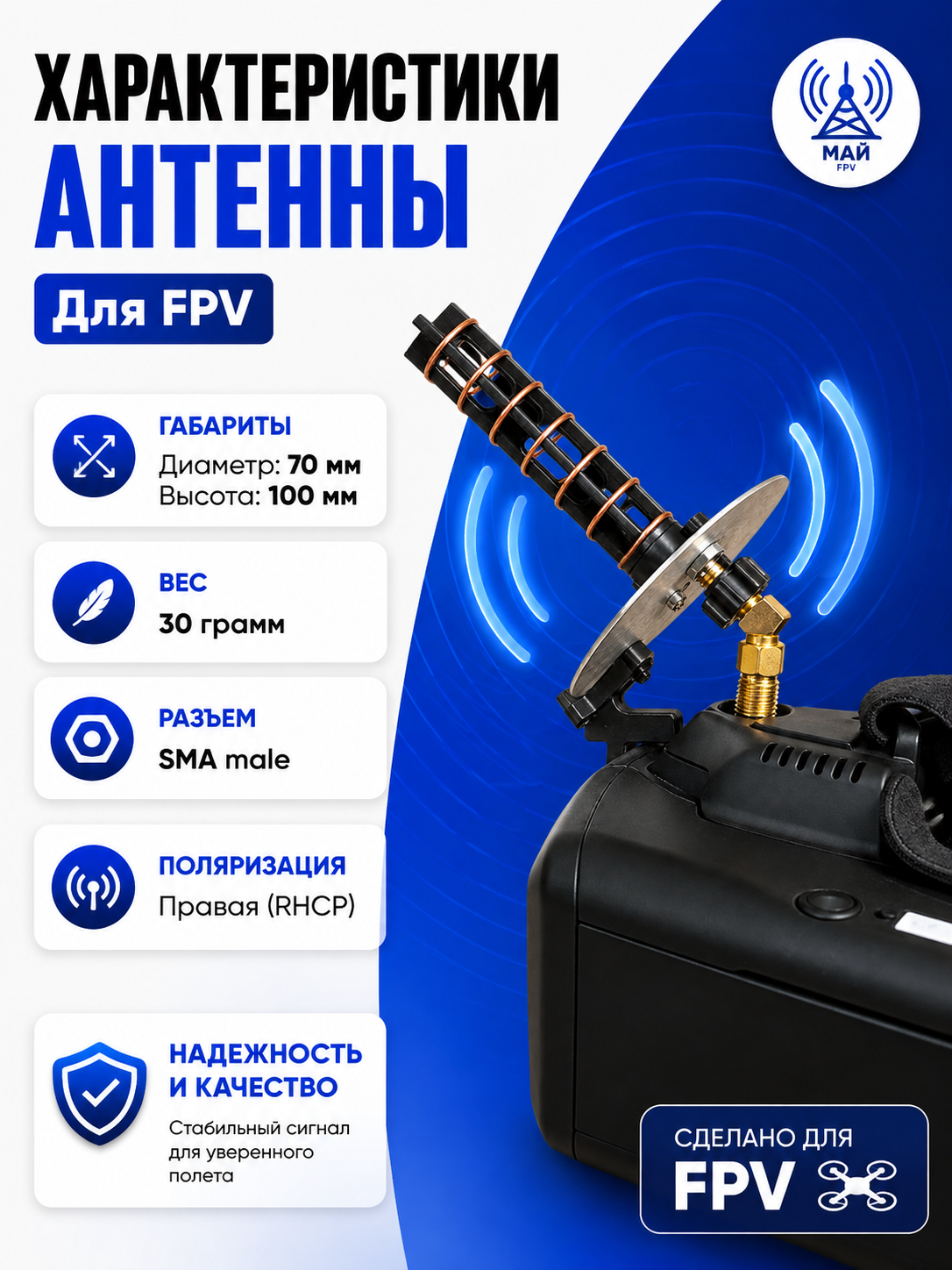

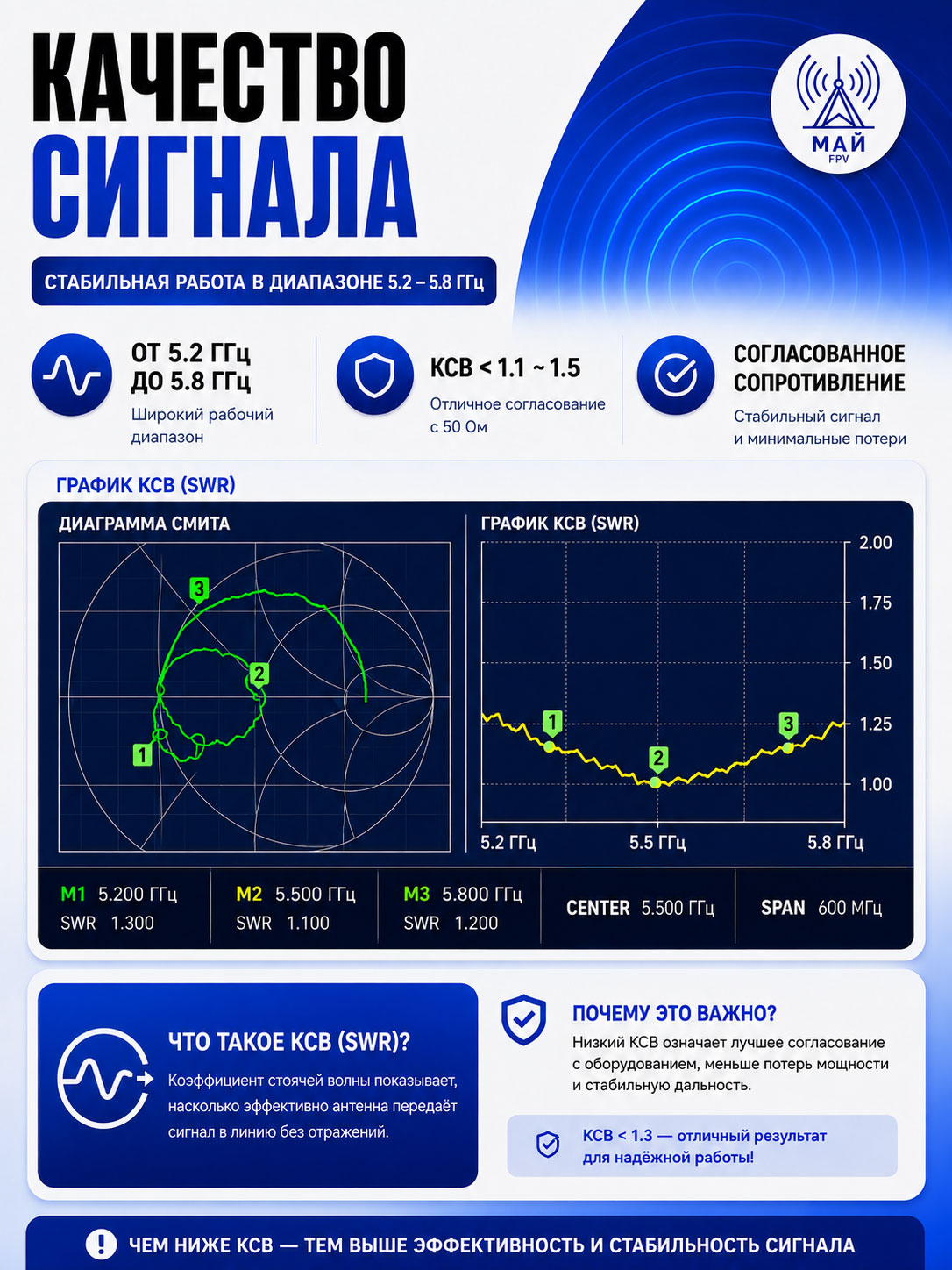

FPV Спиральная 5.8 GHz RHCP 12.2 dBi (Short)
FPV Спиральная 5.8 GHz RHCP 12.2 dBi (Short)
FPV Спиральная 5.8 GHz RHCP 12.2 dBi (Short)
FPV Спиральная 5.8 GHz RHCP 12.2 dBi (Short)

FPV Спиральная 5.8 GHz RHCP 12.2 dBi (Short)

5.8 GHz 12.2 dBi RHCP SMA Male
5 500 ₽
Уточнить наличие

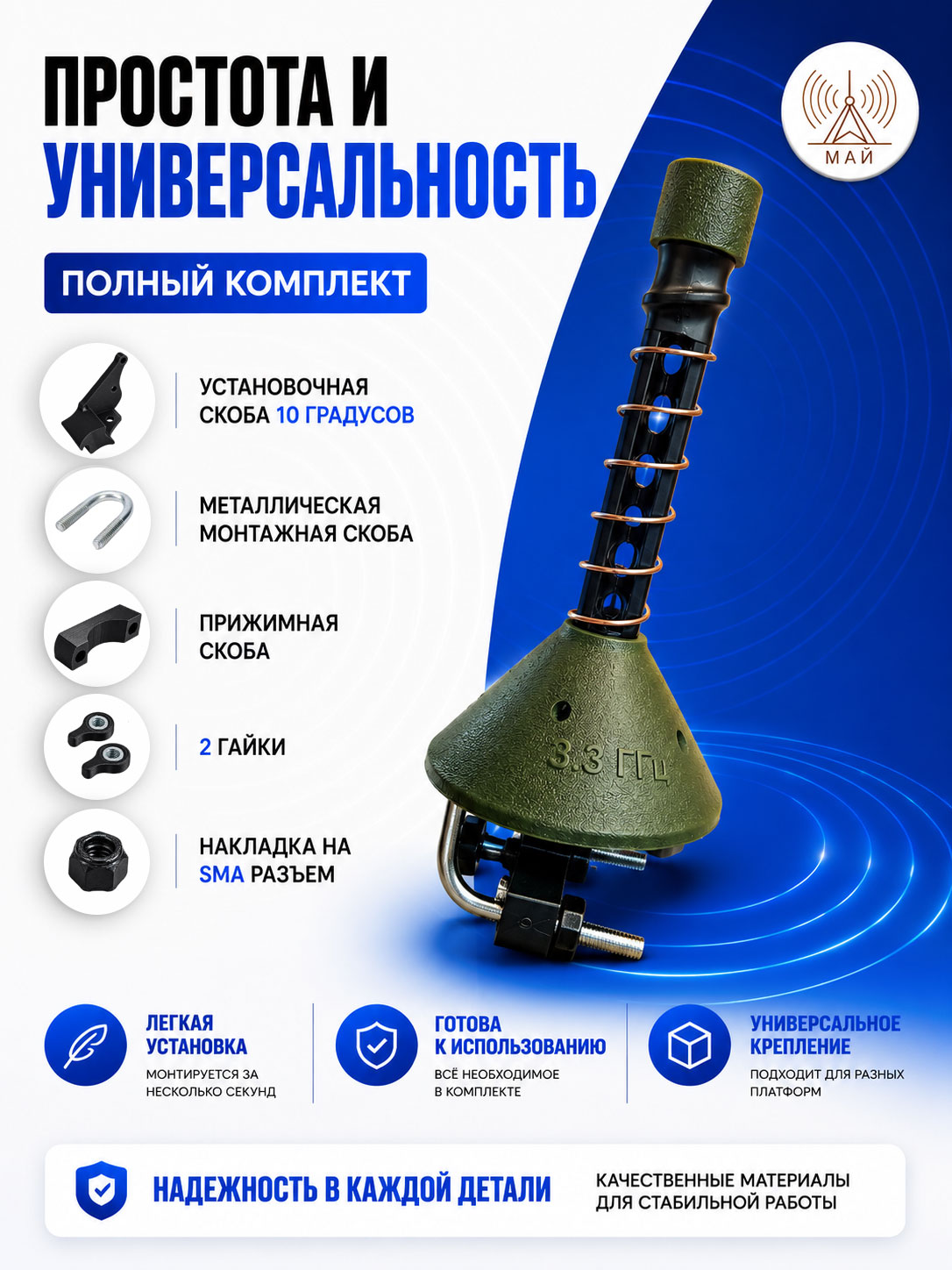

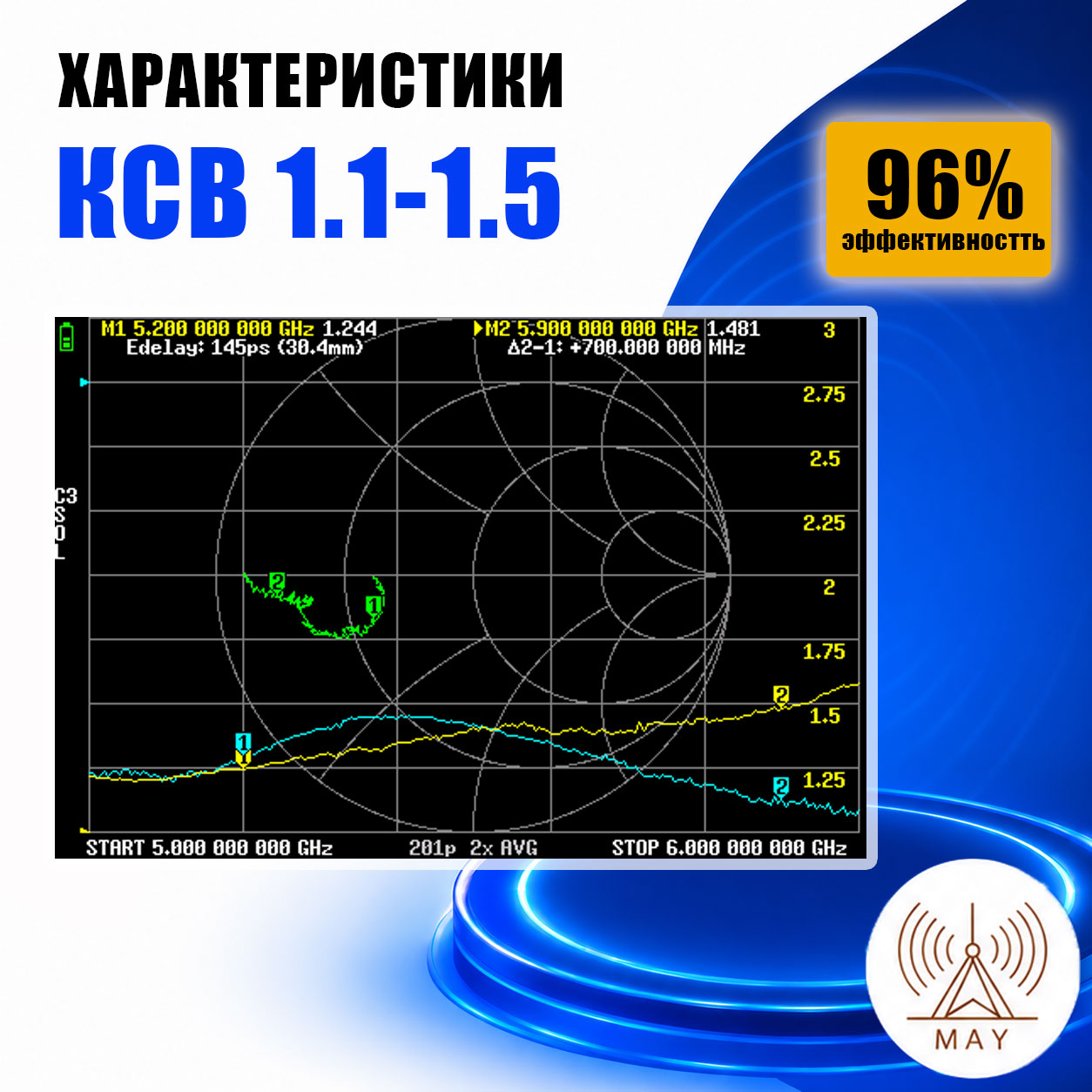

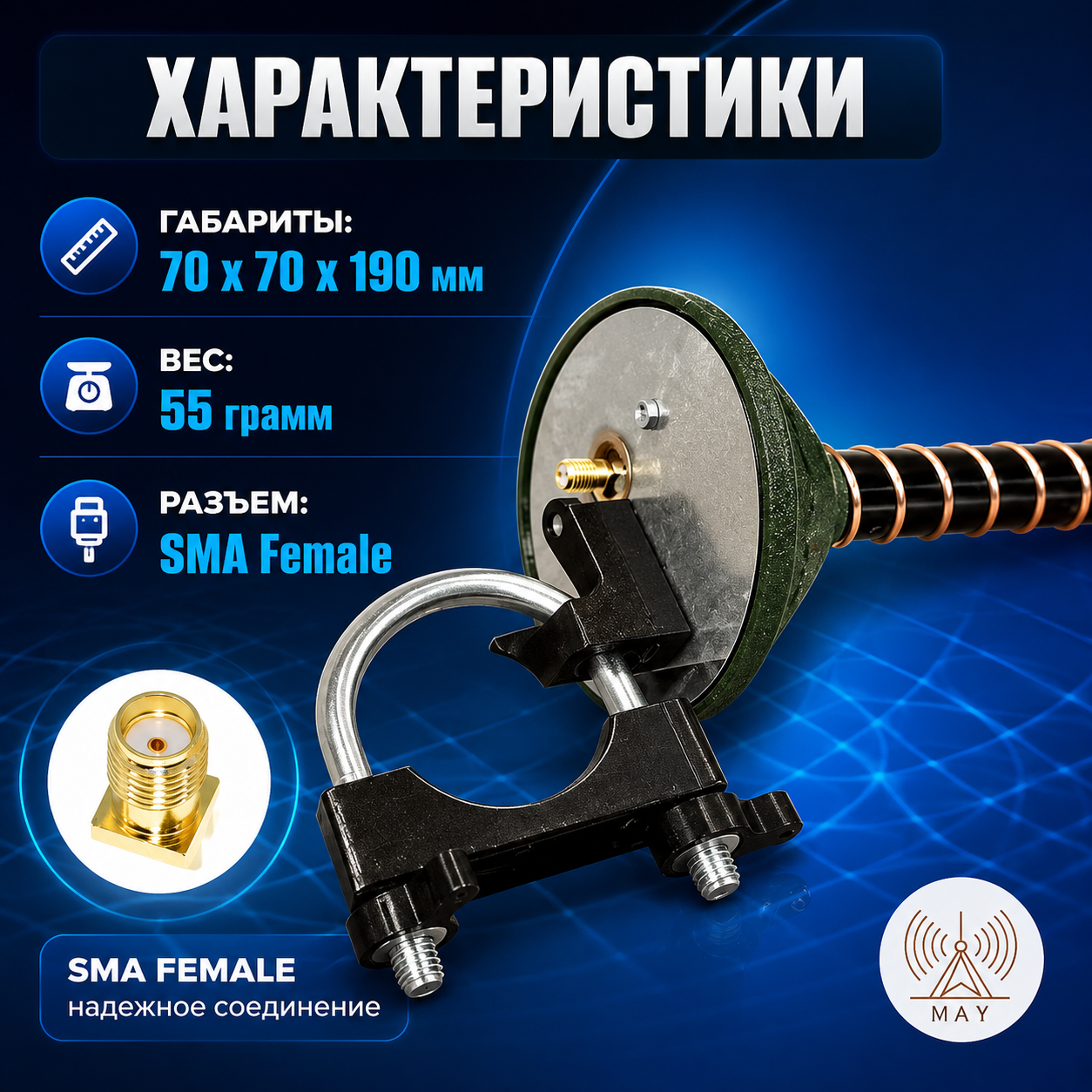

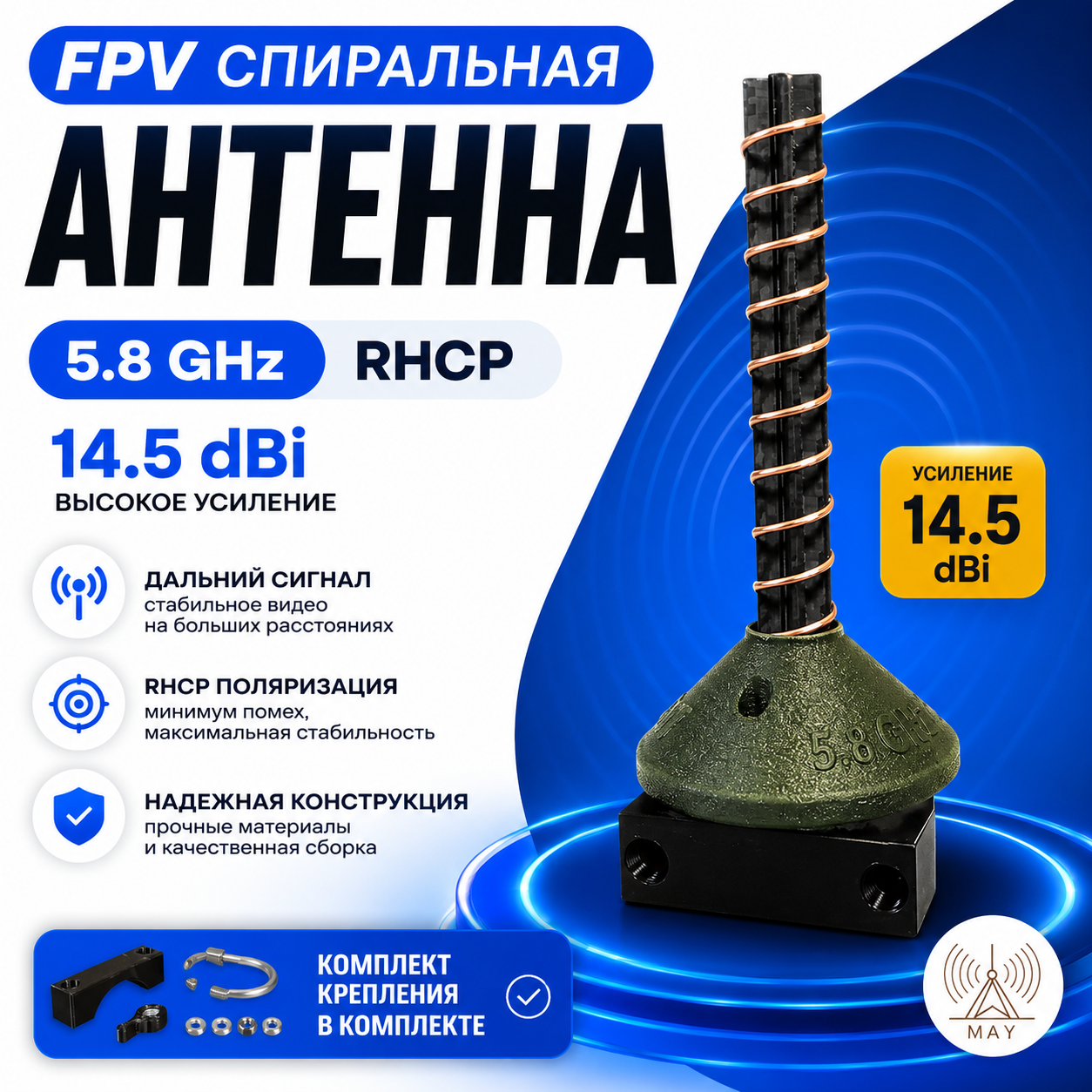

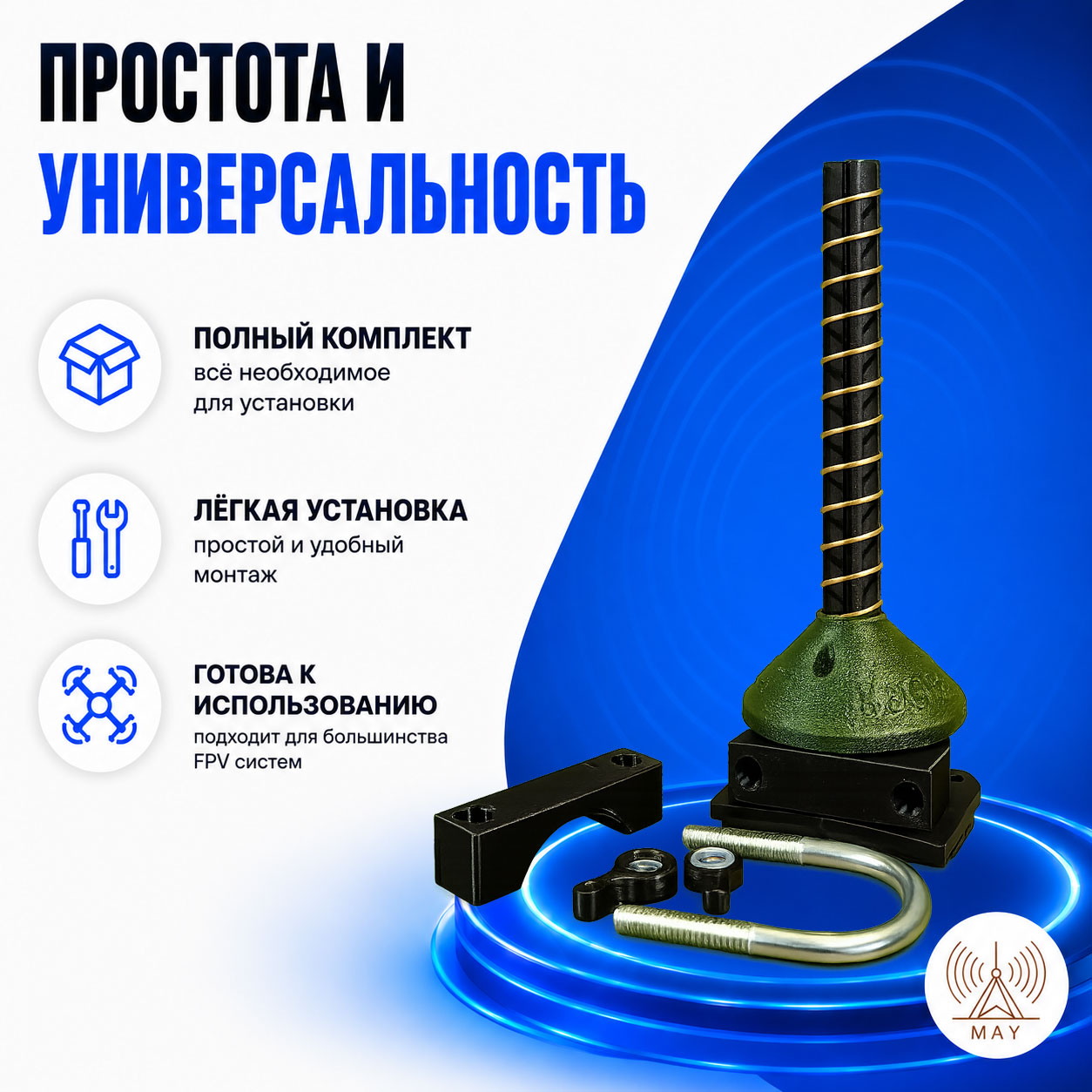

FPV Спиральная 5.8 GHz RHCP 14.5 dBi (Long)
FPV Спиральная 5.8 GHz RHCP 14.5 dBi (Long)
FPV Спиральная 5.8 GHz RHCP 14.5 dBi (Long)
FPV Спиральная 5.8 GHz RHCP 14.5 dBi (Long)
FPV Спиральная 5.8 GHz RHCP 14.5 dBi (Long)
FPV Спиральная 5.8 GHz RHCP 14.5 dBi (Long)

FPV Спиральная 5.8 GHz RHCP 14.5 dBi (Long)

5.8 GHz 14.5 dBi RHCP SMA Female
6 500 ₽
Уточнить наличие

Как выбрать Антенны для телеметрии

Как выбрать аналоговую антенну для FPV?

Аналоговая видеосвязь остается стандартом для дальних полетов и полетов в условиях сложной городской застройки, где цифровые системы могут терять сигнал. Главная задача антенны — обеспечить стабильную передачу видеопотока. В нашем каталоге представлены спиральные (helical) антенны, которые обеспечивают направленное действие и высокое усиление.

Ключевые параметры при выборе:

  • Рабочая частота: 3.3 ГГц, 4.9 ГГц, 5.8 ГГц и 6.9 ГГц. Антенна должна строго соответствовать частоте вашего видеопередатчика (VTX).

  • Поляризация: Доступны варианты RHCP (правая круговая) и LHCP (левая круговая). Поляризация на приемной (очки/НСУ) и передающей (дрон) антеннах должна быть одинаковой. Смешивание RHCP и LHCP приводит к потере сигнала до 20 дБ.

  • Усиление (dBi): Чем выше усиление, тем уже диаграмма направленности. Для дальних полетов оптимально 12–14.5 dBi. Для маневренных полетов на близких дистанциях лучше подойдут антенны с меньшим усилением.

Совместимость и применение:

Наши спиральные антенны отлично работают в паре с видеопередатчиками (VTX) мощностью от 600 мВт до 2 Вт. Использование направленной спиральной антенны на наземной станции (НСУ) позволяет увеличить дальность уверенного приема видео в 2-3 раза по сравнению со штатными штыревыми антеннами.

Если вы не нашли нужную частоту или комбинацию разъемов (SMA, RP-SMA), вы можете заказать изготовление кастомной антенны в соответствующем разделе нашего сайта.
